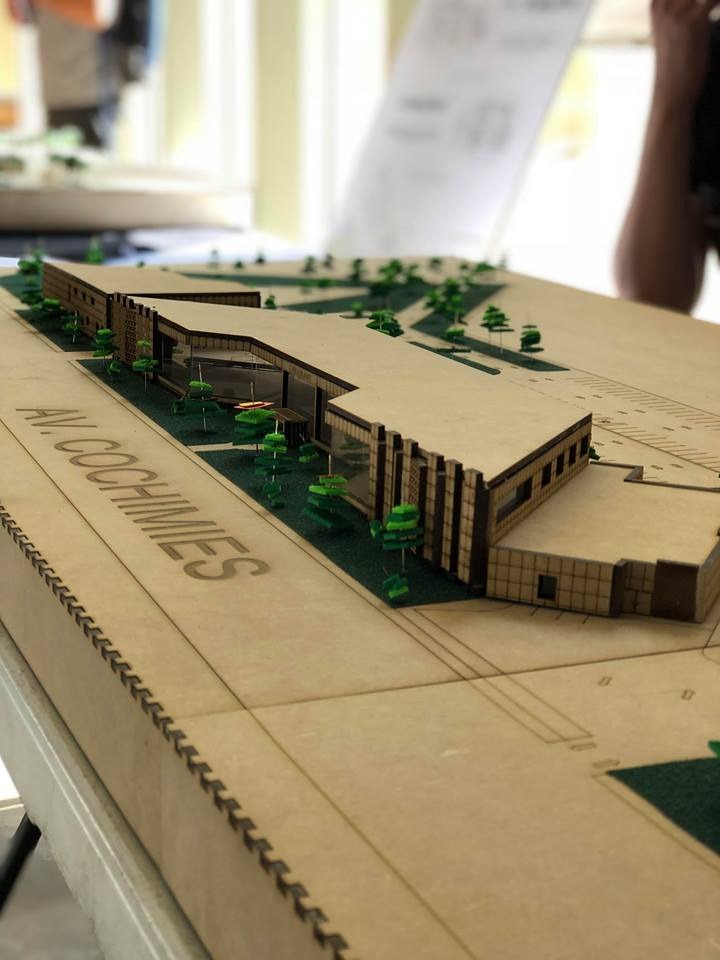

¿CORTE DE MAQUETAS?

Tienes un proyecto en curso y requieres una maqueta para complementar tu trabajo, te ayudamos con una guia general de como debes enviar tus archivos para corte, (NOTA: cada empresa de corte en CNC Laser, puede manejar diferente nomenclatura de colores).

Generales

El serivcio de corte y grabado con láser tiene 3 funcionalidades básicas

1. CORTE : El láser recortará una figura del material
2. GRABADO: Sombreará una zona que estará definida por el área de una figura cerrada
3. MARCADO : Delineará solo los contornos de una figura.

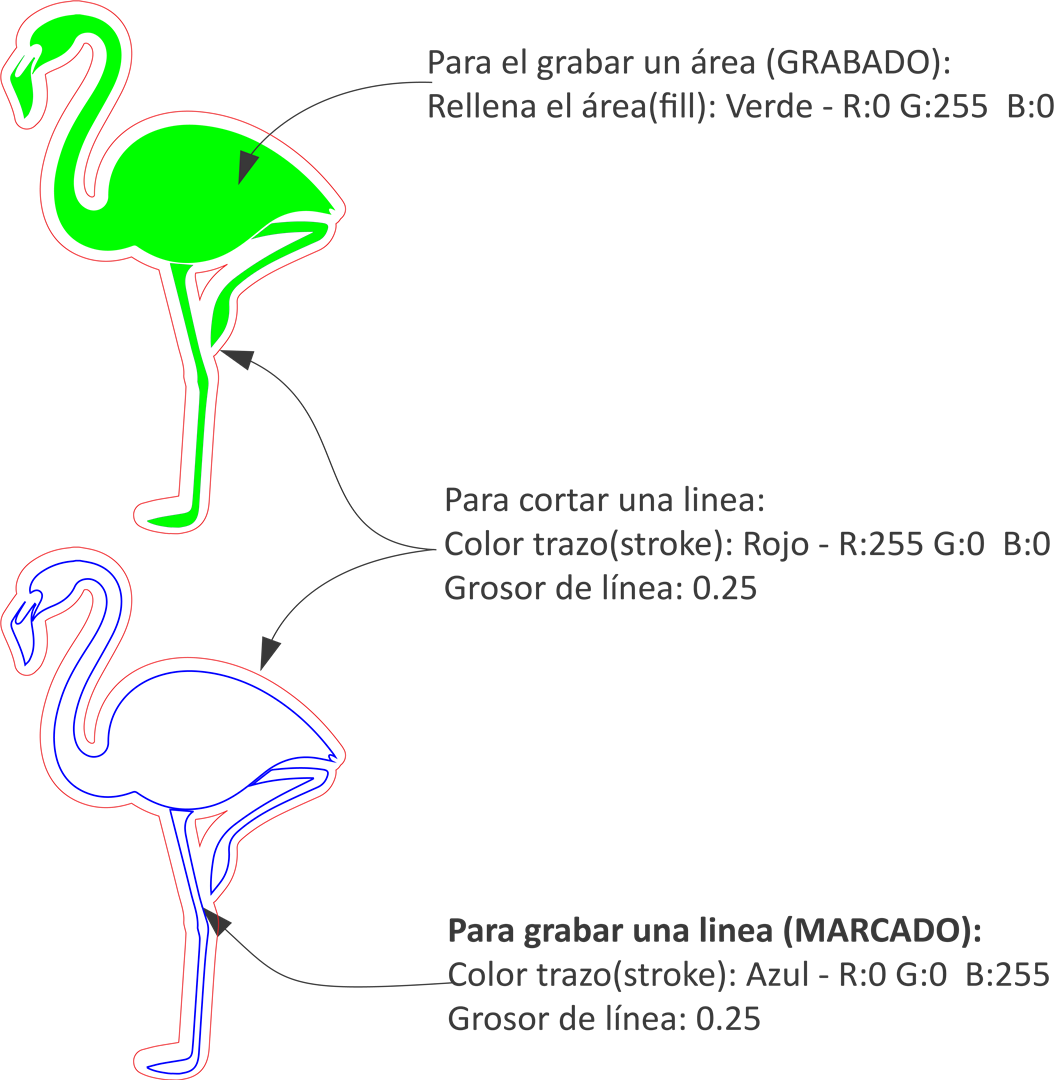

Nomenclatura de colores

Para poder comunicarle al operador de la maquina que funcionalidad quieres que se ejecute, requerimos que nos lo indiques usando colores,

1. CORTE : Negro Y rojo
2. GRABADO: Verde
3. MARCADO : Azul


NOTA IMPORTANTE: Si deseas usar grabado el cual recomendamos solo para resaltar áreas pequeñas o rellenar tipografias, es necesario que definas el área que quieres que se rellene y esto lo logras a través del uso de Figuras Cerradas no importa la forma solo es INDISPENSABLE que sea una forma cerrada de otra manera la maquina no reconocerá el área que debe grabar.

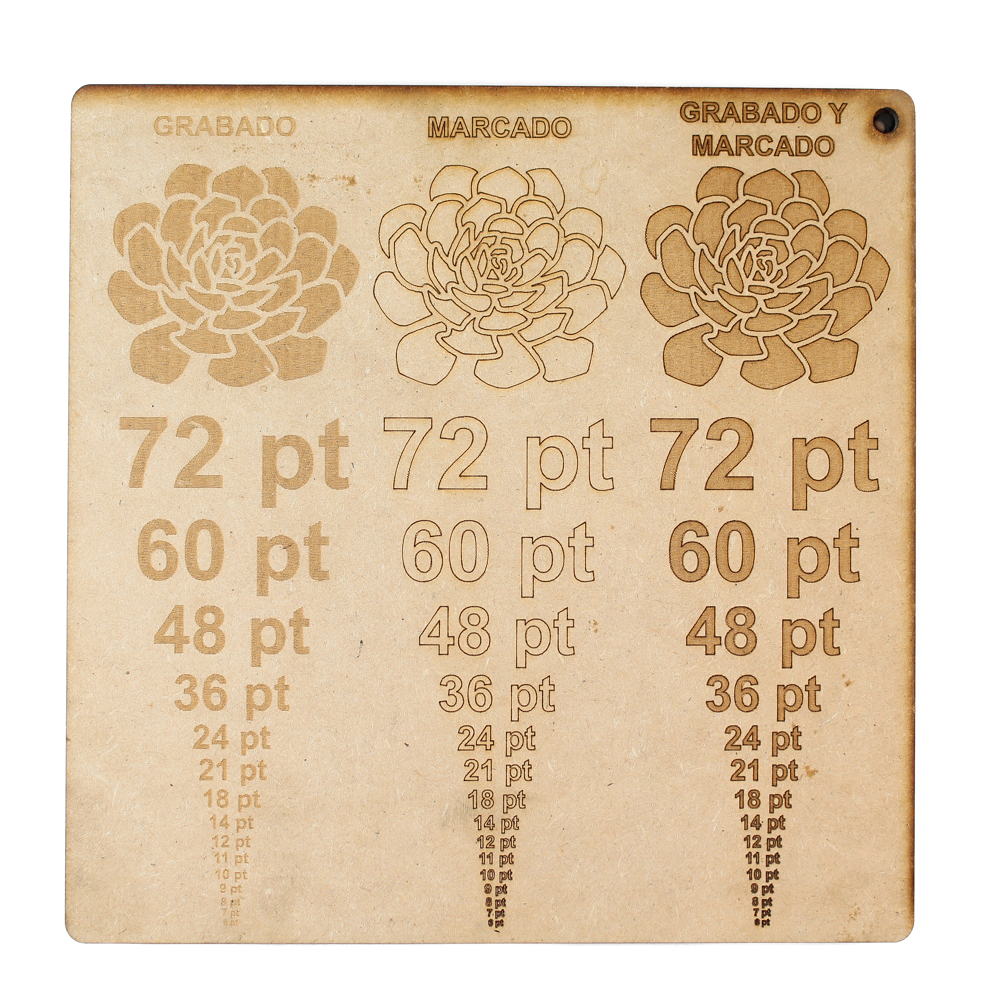

El grabado no es muy nítido en el texto y en las áreas delgadas menores a 6 pt. Esto es más notorio cuando el texto se vuelve más pequeño. Para esto te recomendamos combinar el grabado y el marcado para que su forma y texto destaquen.

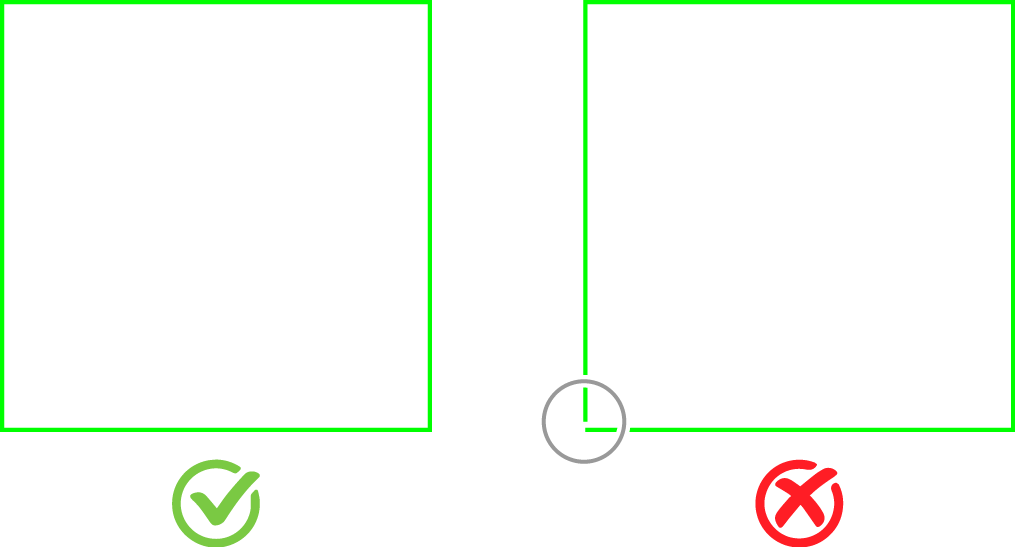

**EJEMPLO DE FIUGRA CERRADA Y ABIERTA

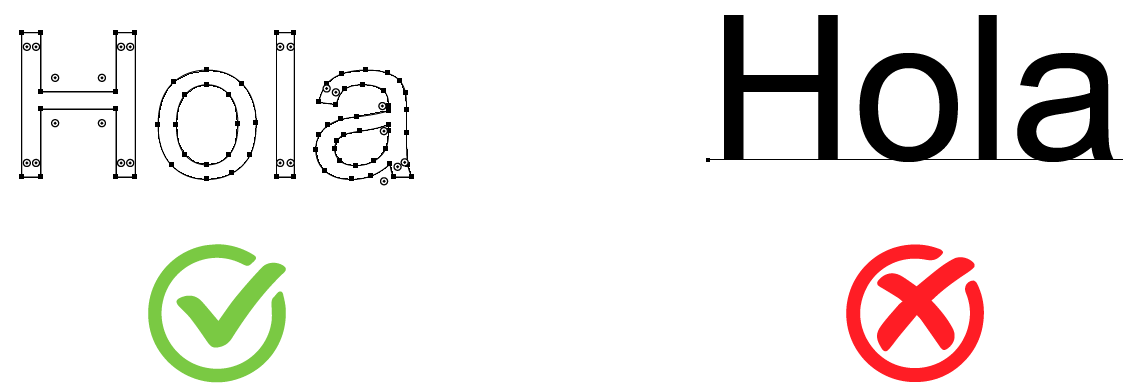

En caso de usar cualquier tipografía en tu proyecto es necesario que esta vaya explotada, expandida  o convertida a curvas.

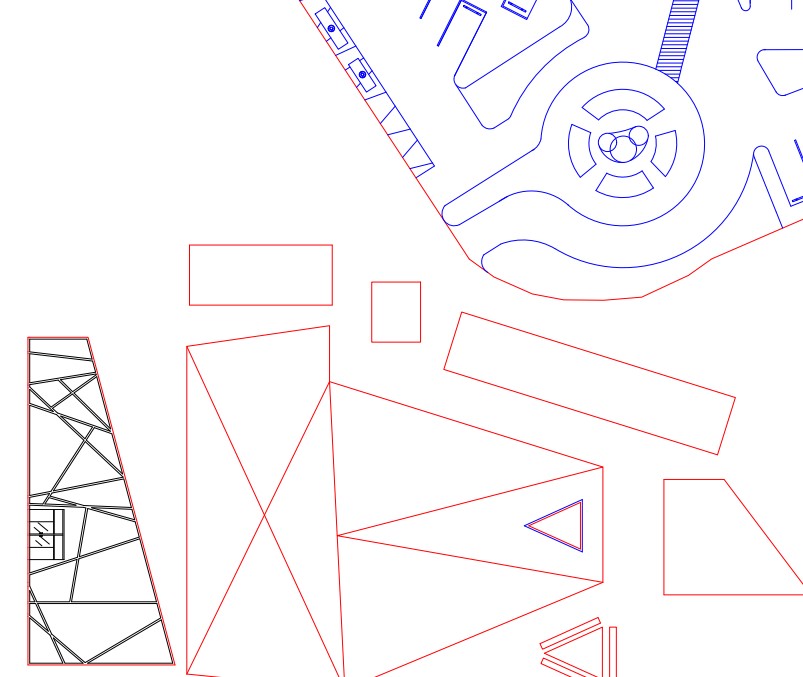

Recuerda no usar calidades de linea y solo usar contornos sin hatch o sombreados y una vez que tengas tu depiece, tu planta, etc  y hayas asignados los colores procede a generar tus archivos.

Archivos

• En Hb Concept, les requerimos sus archivos en formato .PDF, el cual plotearás desde autocad en la escala que mejor te convenga, el formato de la hoja que utilices que sea  preferentemente el de mayor dimensión con el que dispongas o basandote en las dimensiones del material que usarás para elaborar tu maqueta.
  Te compartimos este video "Modo de impresion de planos 90x60" (CLICK AQUI PARA VER) a partir del minuto 3:35 el Tutorial te ayudará en como debes plotear tu archivo en la medida  90x60 .

Materiales

• Virtualmente podemos usar cualquier tipo de material que te interese, a excepción de PVC, ESTIRENOS y ESPUMADOS (foamboard).
• Los materiales mas frucuentes son
  • MDF 3 y 6 milimetros de espesor
  • Cartón (Corrugado o chipboard)
  • Cartulina crescent
  • Bateria
  • Papel
  • Acrilico

 EN RESUMEN

1. Haz el despiece de tu proyecto. define y organiza todo lo que necesitas cortado y lo que solo requiere grabado
2. Asigna los colores correspondientes para corte(rojo) y grabado (azul),
   1. Elimina sobre lineas
   2. Deja solo los contornos, quitando calidades de lineas y hatch
3. Exporta tus archivos a PDF considerando preferentemente la medida del material que usarás
4. Escoge que material usaras MDF, Cartón, Bateria, acrilico etc.
5. Envianos tus archivos a nuestro whatsapp (+52 664 227725) o a nuestro correo [email protected] y espera tu cotización.
